特点 / Features
1. 操作简单的触模屏控制面板
2. 上下气动夹能确保料箱位置准确
3. 自动检测故障代号显示功能
4. 特殊气路设计确保不会推坏PCB板
5. 兼容的SMEMA接口
内容正在更新中~
技术参数 / Technique Parameter
描述 | 此设备用于SMT生产线上电路板的上板操作 |
料箱数量 | 上1个，下1个 |
料箱更换时间 | 约30秒或用户指定 |
步距选择 | 8 . 2 6 3 0 2 8 m 0 3 或 B 户 指 定 |
电源 | 100V,220V交流，单相 |
电负荷 | 最大300伏安 |
气压及气流量 | 4-6bar,最多10升/分钟 |

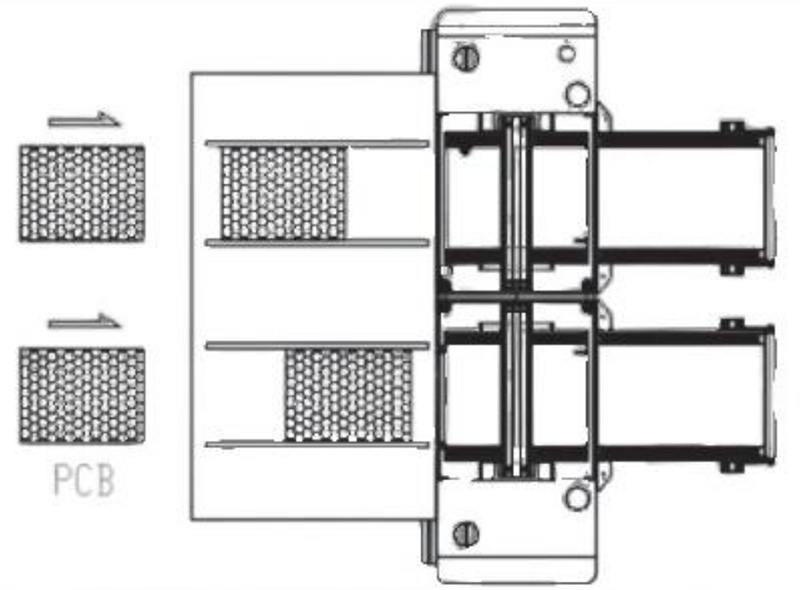

操作示意图 / Operating Figure
规格参数 / Specification Parameter
单位：毫米
机器名称 | 大小 | 型号 | 料箱尺寸(长×宽×高) | 机器大小(长×宽×高) | 电路板尺寸(长×宽) | 重量(公斤) |
NG/OK下板机 | M | RG-305D3M | 355x320x560 | 1600x1538x1280 | 50x50-330x250 | 480 |
双轨下板机 | M | RG-306D3M | 355x320x560 | 1600x1538x1280 | 50x50-330x250 | 480 |
